Функции управления, основанные на передаче кадров

Эта часть функций SMT, называемая FBM (Frame Based Management) является наиболее высокоуровневой, так как для ее работы требуется, чтобы кольцо находилось в работоспособном состоянии и могло передавать между станциями кадры. Спецификация FBM определяет большое количество типов кадров, которыми обмениваются станции:

Кадры информации о соседстве (Neighborhood Information Frames, NIF) позволяют станции выяснить адреса ее предшествующего и последующего соседей, выяснить наличие дублированных адресов, а также проверить работоспособность своего МАС-узла при отсутствии другого трафика. Информация об адресах соседей может быть собрана управляющей станцией для построения логической карты кольца.

Кадры информации о статусе (Station Information Frames, SIF) используются станцией для передачи запроса о конфигурации и операционных параметрах другой станции. С помощью кадров SIF запрашиваются и передаются, например, данные о состоянии станции, значении счетчика кадров, приоритетах кадров, идентификаторе производителя.

Кадры отчета о статусе (Station Report Frames, SRF) позволяют станции периодически посылать по кольцу информацию о своем состоянии, которая может быть интересна станции управления кольцом. Это может быть, например, информация об изменении состояния станции, о нежелательных соединениях, о слишком высокой интенсивности ошибочных кадров.

Кадры управления параметрами (Parameter Management Frames, PMF) используются станцией для чтения или записи значений параметров базы данных управляющей информации SMT MIB.

Эхо-кадры (Echo Frames, ECF) позволяют станции проверить связь с любой станцией кольца.

Кадр SMT имеет собственный заголовок достаточно сложного формата, который вкладывается в информационное поле MAC кадра. За заголовком следует информационное поле SMT, которое содержит данные о нескольких параметрах станции. Каждый параметр описывается тремя полями - полем типа параметра, полем длины параметра и полем значения параметра.

С помощью кадров PMF управляющая станция может получить доступ к значению параметров, хранящихся в базе данных управляющей информации станции - Management Information Base, MIB.

Спецификация SMT определяет состав объектов SMT MIB и их структуризацию. База SMT MIB состоит из 6 поддеревьев (рисунок 2.29). Поддерево 5 зарезервировано на будущее.

Рис. 2.29. Структура базы управляющей информации SMT MIB

Сообщество Internet разработало стандарт на базу управляющей информации MIB для сетей FDDI. Стандарт RFC 1285 определяет объекты, которые нужны для управления станциями FDDI по протоколу SNMP. База Internet FDDI MIB является поддеревом ветви Transmission базы MIB-II.

Объекты, определенные в RFC 1285, идентичны объектам SMT MIB. Однако, имена объектов и их синтаксис отличаются от спецификации SMT MIB. Эти отличия должны учитываться производителями оборудования и программного обеспечения управления. Обычно совместимость этих двух спецификаций достигается за счет встроенных в оборудование агентов-посредников FDDI/SNMP, а также за счет функций трансляции спецификаций в системах управления сетями.

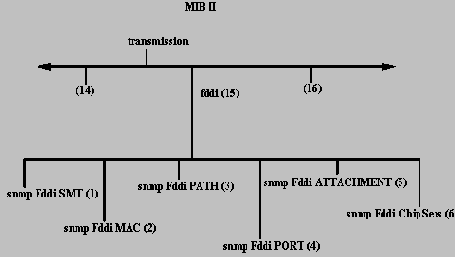

На рисунке 2.30 приведена структура базы FDDI MIB по спецификации RFC 1285.

Рис. 2.30. Структура базы FDDI MIB по спецификации RFC 1285
